| 基本參數： | 容積[12] 噸位[12] | 排放標準： | 國六 |

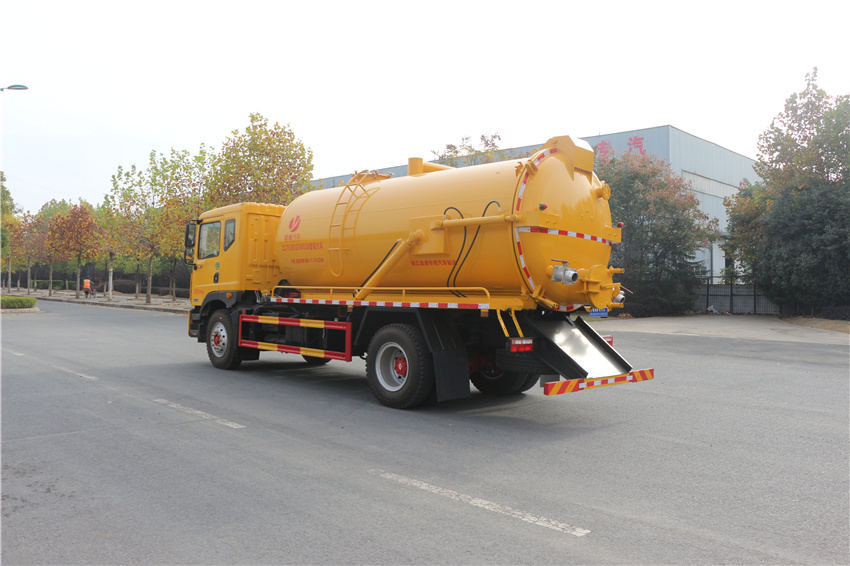

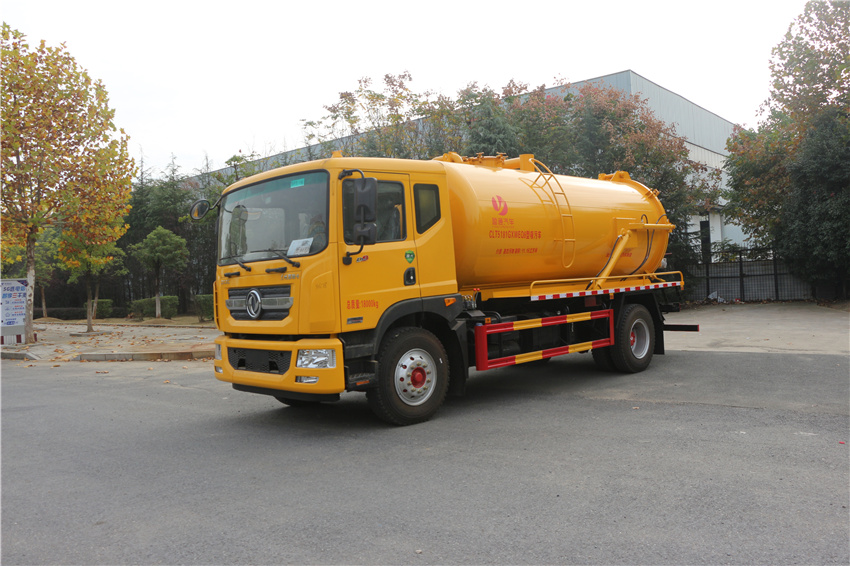

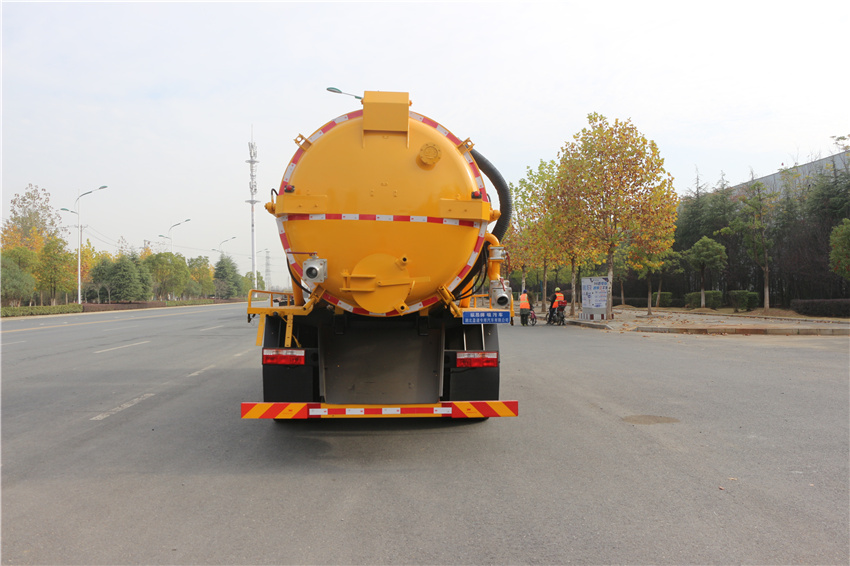

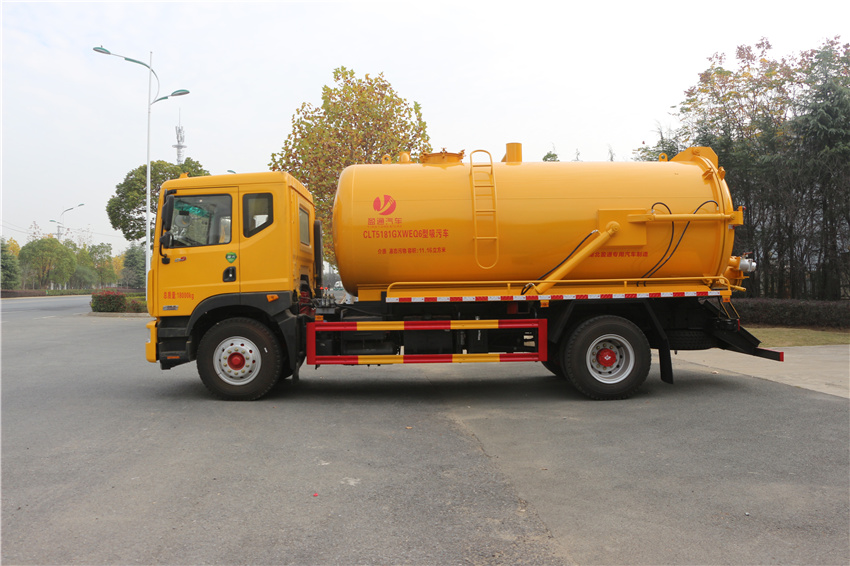

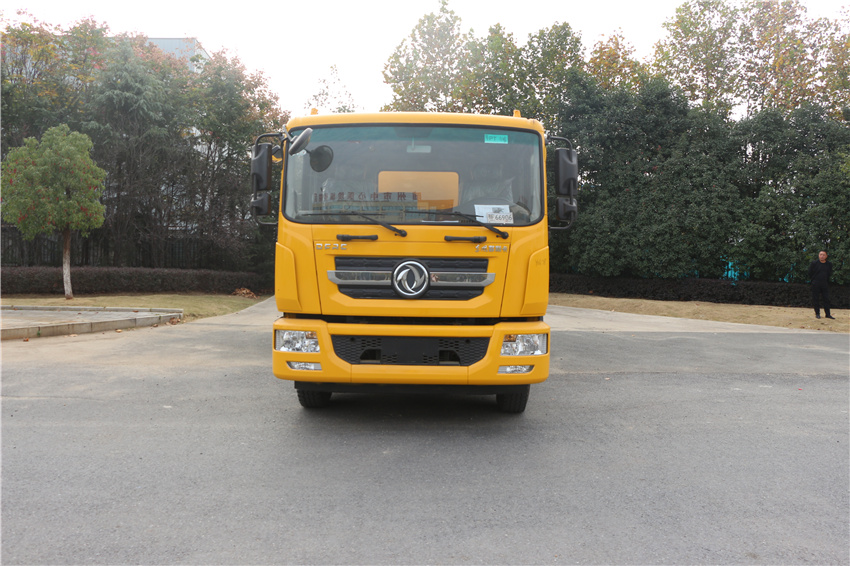

縱昂牌CLT5160GXWEQ6型吸污車
|
【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
361 |
|
產品名稱 |
CLT5160GXWEQ6型吸污車 |
產品號 |
ZSV6479M01M |
|
總質量(Kg) |
16200 |
罐體容積(m3) |
10.24 |
|
額定載質量(Kg) |
8170,8105, 7870,7805 |
外形尺寸 |
7450×2500, 2550×3300,3350 |
|
整備質量(Kg) |
7900,8200 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
19/13 |
前懸/后懸 |
1260/2240 |
|
軸數 |
2 |
軸距 |
3950,4500, 4700,5000, 5300,5600 |
|
軸荷(Kg) |
5600/10600 |
最高車速(Km/h) |
89,105 |
|
其它 |
東風12方吸污車,多利卡12方吸污車,抽排運污車,糞便液態吸糞車,泥漿液態轉運車，該車用于吸除水坑、下水道里污濁物;主要裝置有罐體及吸污裝置.該車具有舉升功能.罐體總?cè)萘?/span>:10.24立方米;罐體有效容積:9.75立方米;罐體外形尺寸(總長×直徑)(mm):4800×1800;ABS系統生產廠家,型號:焦作博瑞克控制技術有限公司,J ABS;襄陽東風隆誠機械有限責任公司,ABS/ASR-24V-4S/4M;側、后防護材料均為:Q235碳鋼,連接方式均為:螺栓連接,后部防護截面尺寸:120×50,后部防護離地高度:480.僅采用底盤3950mm軸距改裝.隨底盤選裝燃油箱,電瓶,尿素罐,儲氣筒左右安裝位置.選裝后部出口樣式,選裝左側樣式.隨底盤選裝限速裝置,限速89km/h. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1165LJ9CDE |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
7020,7880, 8080,8380, 8857, 9707×2380, 2425,2490, 2465×2845, 3225,2785 |
輪胎數 |
6 |
|
接近角/離去角(°) |
19/13,19/17 |
輪胎規格 |
9.00R20 16PR, 10.00R20 18PR, 295/80R22.5 18PR, 275/80R22.5 18PR |
|
鋼板彈簧片數 |
8/10+7 |
前輪距 |
1862,1933,1949 |
|
燃料種類 |
柴油 |
后輪距 |
1806,1865 |
|
排放標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
D4.0NS6B195 D4.5NS6B220 B6.2NS6B230 YCS04200-68 YCY30165-60 CY4SK761 B6.2NS6B210 YCY30170-60 D45TCIF1 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 |
4000 4500 6200 4156 2970 4087 6200 2970 4461 |
143 162 169 147 121 145 154 125 162
|
吸污車是收集、中轉清理運輸污泥、污水，避免二次污染的新型環衛車輛，吸污車可自吸自排，工作速度快，容量大，運輸方便，適用于收集運輸糞便、泥漿、原油等液體物質。吸污車采用國內技術領 先的吸污車真空泵，吸力大，吸程遠，特別適合用于下水道內的淤積物的抽吸、裝運和排卸，尤其是可吸下水道泥漿、淤泥、石子、磚塊等較大物體 。
1. 功能：吸污車專用部分由取力器、傳動軸、真空吸污泵、壓力罐體、液壓部分， 管網系統、真空壓力表、視糞窗、洗手裝置等組成，隨車配置大功率真空吸污泵和優 質液壓系統，罐體封頭一次壓鑄成型、罐體可后開、雙頂自卸。罐內污物可通過后蓋 直接傾倒，具有真空度高（比吸糞車的吸力更大）、噸位大、效率高、用途更廣泛的 特點；
2. 工作原理：車輛啟動，掛上取力器，帶動吸污泵，吸污泵運作抽取污罐內空氣， 由于吸污膠管始終浸沒于液面中，污罐內的空氣被抽吸后，因其得不到補充而越來越 稀薄，致使罐內壓力低于大氣壓力，污液即在大氣壓力使用下，經吸污膠管進入容罐；
1、整車罐體及金屬附件進行了涂前磷化處理,噴涂高分子防腐底漆和金屬面漆, 附著力強,耐腐性好,漆膜均勻,色彩光亮持久，提高美觀程度,能夠承受潮濕、多塵、鹽霧等不良環境，長期使用不會發生開裂、起皮、褪色等問題,不僅提高了產品的美觀程度,還有效防止銹蝕。
2、吸污車使用于各種液狀、半液態，以及各種溝渠下面的污泥、糞便、廢水、混有懸浮雜物泥渣、小磚塊、碎石等介質的抽吸、裝運、排卸之用，還可用于突發環境污染事故的應急處理。充分運用真空技術，雙重防溢泵裝置能夠更好的避免溢罐和延長真空泵的使用壽命。整車設計結構合理，性能優良，操作靈活簡便。
|
項目 |
參數 |
備注 |
|
整車型號 |
CLT5160GXWEQ6型吸污車 |
|
|
底盤型號 |
EQ1165LJ9CDE |
|
|
軸距 |
4500 |
|
|
發動機型號 |
D4.ONS6B195康明斯195馬力 |
國 VI 排放，柴油發動機 |
|
發動機功率（kW） |
143KW |
|
|
外形尺寸（長×寬× 高）（mm） |
8000,7450/2500,2550/3400 |
|
|
整備質量 |
9300,8600 |
|
|
最大總質量 |
18000 |
|
|
工作速度（km/h) |
發動機轉速 r/min |
原地空檔作業 |
|
箱體有效容積（m3） |
12.55方 |
|
|
液壓系統壓力(MP) |
18 |
|
|
操作方式 |
手動 |
|
，
|
液壓油箱：油箱容積加大，有效提高
冷卻效率，穩定油溫油壓，帶有回油過濾裝置，有效過濾液壓油所夾帶的雜質，延長油質使用時間。 |
|
|
|
多路換向閥：采用知名品牌，專業定制，與車輛使用的液壓油泵精準匹配開發，精密度高， 性能穩定。 |
|
水氣分離器，過濾水氣 |
|
|
|
威森博樂油缸:超一線工程級品牌，質量穩定， 經久耐用，壓力大，用于罐體舉升自卸和后蓋開啟關閉。 |
|
防溢閥：防止污水倒灌入泵，保護泵內不進雜質 |
|
|
|
洗手裝置：方便客戶在工作完可以清洗，干凈方便，設計輕巧實用。 |
|
壓力表:顯示準確，抗震性能好，用于實時監測罐內壓力,方便后期檢測罐內及管道密封性 |
|
|
|
安全撐桿：在罐子舉升后起到安全撐起作用， 雙重防護 |
|
加粗型污水觀察管：用于監測罐內污水水位方便使用時能清晰了解到罐內裝載情況，及時讓車輛停止工作。 |
， |
|
序號 |
名稱 |
圖片 |
功能 |
|
1 |
箭頭燈 |
|
車輛工作中，更好的警示后方車輛。 |
|
2 |
長條警燈 |
|
裝于駕駛室上，工作時更好的警示前方車 輛。 |
|
3 |
水泥灌口 |
|
用于在不方便打開后蓋時，可通過灌口檢查罐內情況，密封性好。 |
|
4 |
氣缸控制 |
|
駕駛室集中控制，操作簡單，可單獨控制每個球閥，根據實際 情況選擇開啟關閉。 |
|
5 |
150 球閥 |
|
裝于污罐后面或者側面，用于加快排污 |
|
6 |
大尺寸工具箱 |
|
用于存放工具，方便使用，美觀大方 |
|
7 |
溢滿報警器 |
|
用于監測罐內污物快 裝滿時提示，防止污物倒灌入泵 |
|
8 |
灑水功能 |
|
加裝本田機組，帶灑水功能，一車多用 |
1. 罐體采用的是圓形罐體，結構更緊密，可以耐更高壓力提供更大的吸力， 吸程遠，尾部排放口以液壓油缸伸舉方式設計，可以更全面的排出所吸收的雜質。
2. 整車具有抽吸效率高、自吸、自排等特點，使用壽命長，工作速度快， 操作簡便，運輸方便。
1.保持油泵真空泵適宜轉數;
真空泵轉速太高，轉子發熱加據；轉速太低，則引起發運機、部件附加沖擊，影響壽命。為達到適宜的工作轉速，請預先根據泵型調整好手油門的最佳位置。
2.在平坦地面上自卸翻罐；
在傾斜路面自卸翻罐會對各部件產生扭曲變形導致故障，而且有可能引起翻車事故。
3.自卸翻罐時先打開罐體后罐門：
自卸翻罐卸泥前應先將鎖緊螺栓松開，將后罐門舉升至需要角度，當罐體滿載時禁止在后罐門關閉狀態舉升罐體，否則有翻車的危險。
4. 油泵和真空泵取力時發動機怠速，并完全踩入離合器踏板，打開取力器開關后緩慢松開離合器踏板。
5. 汽車行駛時，高壓泵和油泵處于停止工作狀態。
6. 不得有該車吸入比膠管直徑大物料和運送廢油及危險物。
7. 自卸翻罐舉升狀態下進入罐底或檢修時，必須使用支撐棒及安全擋塊。
