| 基本參數： | 容積[48] 噸位[18] | 排放標準： | 國六 |

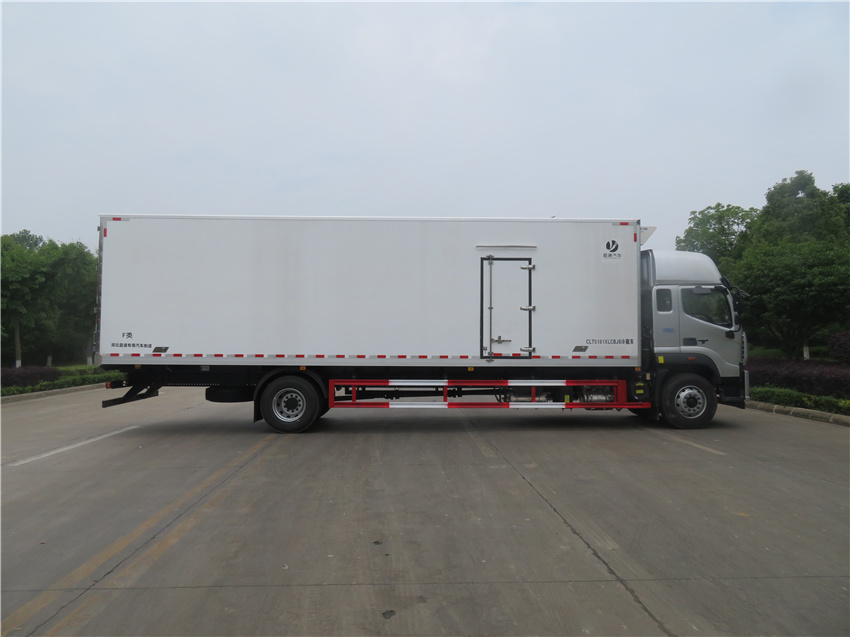

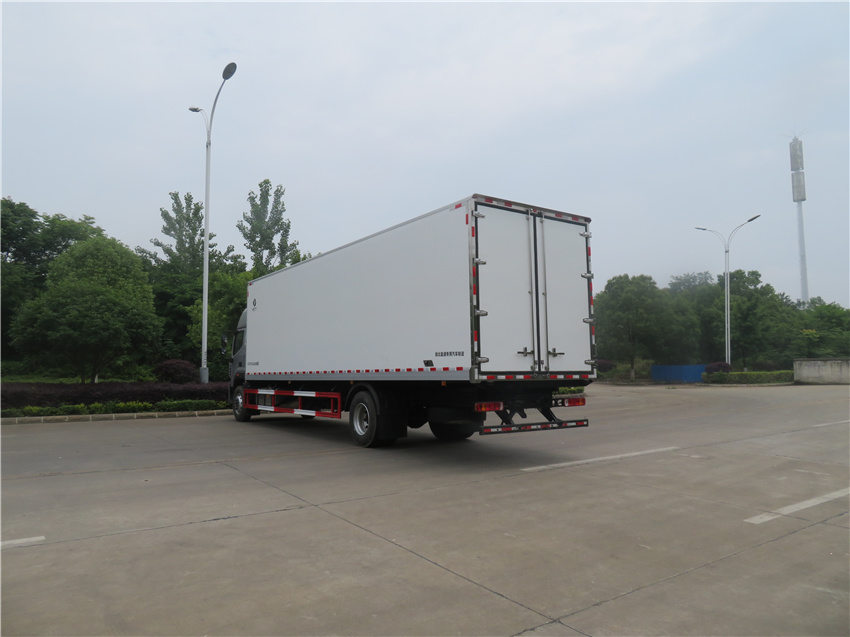

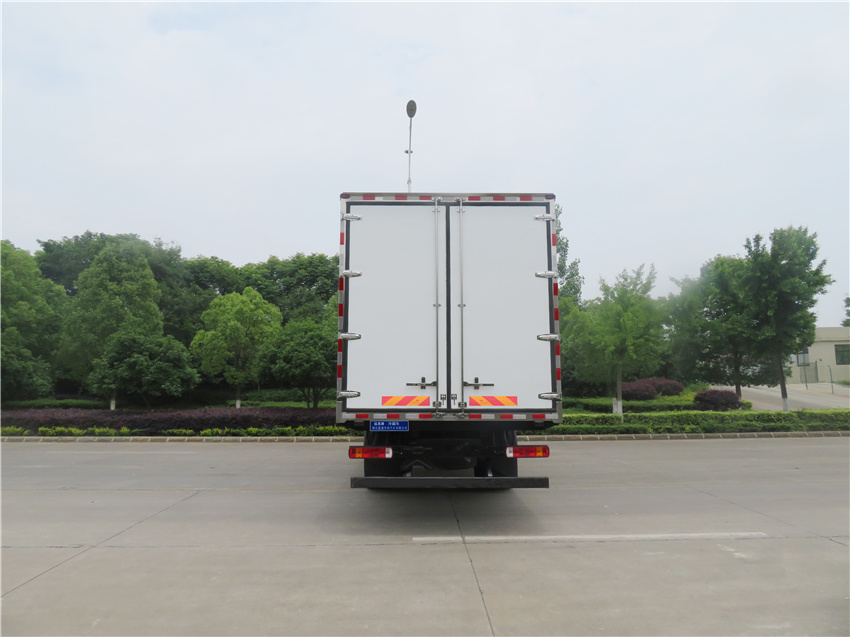

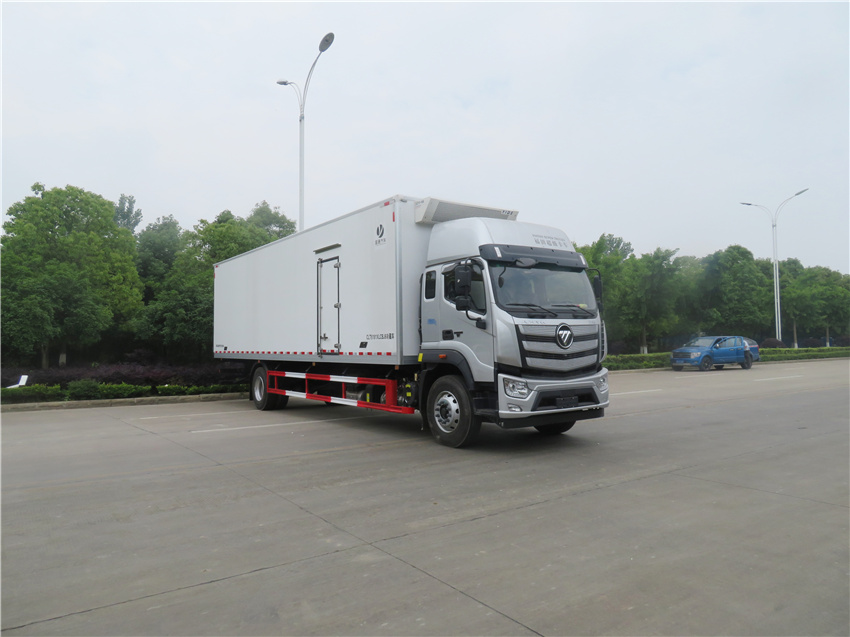

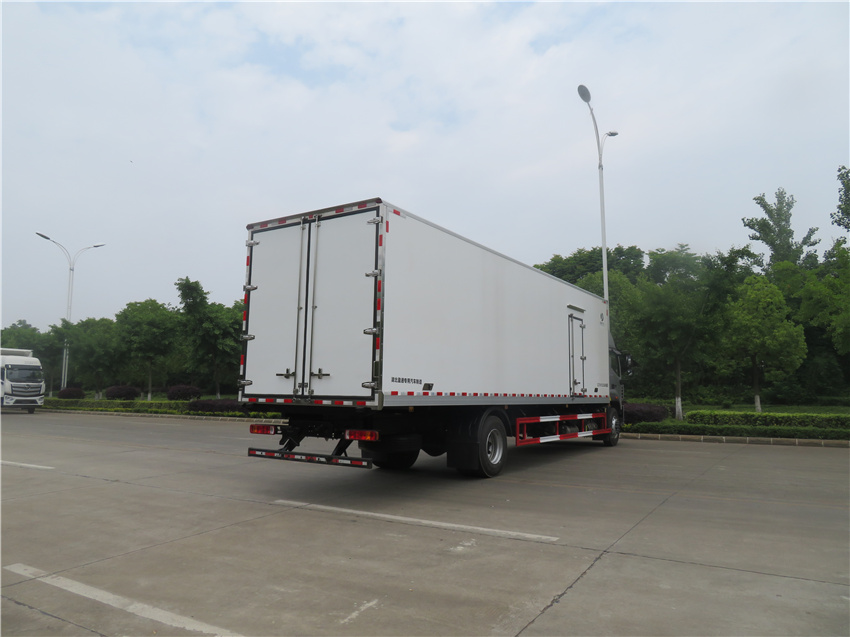

縱昂牌CLT5181XLCBJ6型冷藏車
|
【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
351 |
|
產品名稱 |
CLT5181XLCBJ6型冷藏車 |
產品號 |
ARYJJ71B035 |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
9570,9505,10030, 9965,10320,10255 |
外形尺寸 |
10850, 12000×2600×3850, 3950 |
|
整備質量(Kg) |
8300,7840,7550 |
貨廂尺寸 |
8400,9550, 9580×2450, 2440×2400,2500 |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
1.16,1.29,1.38 |
|
接近角/離去角(°) |
18/10 |
前懸/后懸 |
1270/3480,1320/3430 ,1270/3430,1320/3380 |
|
軸數 |
2 |
軸距 |
6100,7300 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
100,89 |
|
其它 |
歐航9.6米冷藏車,國六9.6米冷藏車,9.6米冷藏車,分體式冷藏車,歐曼冷藏車,該車用于冷藏運輸?shù)膸狡?/span>,裝備有隔熱結構的車廂和制冷裝置;貨廂頂部封閉,不可開啟;側/后下部防護裝置,材料:Q235碳鋼,連接方式均為:螺栓連接;后下部防護截面尺寸:120×60,離地高度:480mm;ABS系統型號/生產企業對應關系:ABS-E/威伯科汽車控制系統(中國)有限公司,CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司,3550D-1010/東科克諾爾商用車制動系統(十堰)有限公司,EBS系統型號/生產企業對應關系:EBS 5/克諾爾制動系統(大連)有限公司;安裝符合規定的具有衛星定位功能的行駛記錄儀.選裝直接供電方式的ETC車載裝置。采用發動機/油耗值(L/100km)對應關系為:F4.5NS6B220/24.4,B6.2NS6B230/23.6,D6.7NS6B290/26.24,D6.7NS6B260/26.24;隨底盤選裝駕駛室,選裝其他廠家功率相當不同型號的制冷機組。整車長度/軸距/前懸/后懸對應關系:10850/6100/1270(1320)/3480(3430),12000/7300/1270(1320)/3430(3380)。選裝限速裝置;限速裝置限速(km/h):89km/h. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
BJ5186XXY-2M |
底盤名稱 |
廂式運輸車底盤（二類） |
|
商標名稱 |
福田牌 |
生產企業 |
北汽福田汽車股份有限公司 |
|
外形尺寸 |
10700,11900,10550, 10050×2400,2430, 2460,2500×2810, 3680,3370,3410, 3830,2760 |
輪胎數 |
6 |
|
接近角/離去角(°) |
18/10 |
輪胎規格 |
10.00R20 18PR, 11R22.5 18PR, 275/80R22.5 18PR, 295/60R22.5 18PR |
|
鋼板彈簧片數 |
3/4+3,10/10+8,2/3+1,10/8+8 |
前輪距 |
1922,1970,2020, 2050,1980,1960 |
|
燃料種類 |
柴油 |
后輪距 |
1800,1830,1860 |
|
排放標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
F4.5NS6B220 D6.7NS6B290 B6.2NS6B230 D6.7NS6B260 F4.5NS6B240 |
北京福田康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 北京福田康明斯發動機有限公司 |
4500 6700 6200 6700 4500 |
162 213 169 191 176 |
一. 產品簡述
冷藏車由底盤，箱體，制冷機組三部分組成。
冷藏車是指用來維持冷凍或保鮮的貨物溫度的封閉式廂式運輸車，冷藏車是裝有制冷機組的制冷裝置和保溫隔熱廂的冷藏專用運輸汽車，
冷藏車可以按生產廠家、底盤承載能力、車廂型式來分類。
冷藏車常用于運輸冷凍食品(冷凍車)，奶制品(奶品運輸車)、蔬菜水果(鮮貨運輸車)、疫苗藥品(疫苗運輸車)等。
二． 產品配置
1.底盤配置：
福田歐航9.6米冷藏運輸車_CLT5181XLCBJ6型冷藏車，7300軸距，D6.7NS6B290康明斯290馬力，11R22.5真空胎、鋁合金油箱、EBP多態開關、空調、車聯網終端、行駛記錄儀、中控鎖+電動車窗+遙控鑰匙、巡航、MP3、氣囊座椅
2.上裝配置：
采用國際最先進的1200噸真空吸附一體成型制造。通用三明治斷橋隔熱工藝，是由鍍鋅管龍骨架加上中間8CM保溫環保材質擠塑板填充、防水木板用螺絲連接，外壁板選用國內優質的機制1.8mm厚度玻璃鋼，內壁選用1.2mm厚度熱縮板，廂體厚度80mm，門框厚度80mm，底板上面整體鋪鋁花紋板，高強度粘合劑，箱體真空吸附8小時以上，確保箱體一次成型，杜絕箱體起包，脫膠。廂體周邊3mm加厚型鋁合金包邊，不銹鋼包角，304不銹鋼門鎖，不銹鋼一體式門框，加大型防碰撞膠皮，廂內LED節能照明燈�？蛇x-5°至-18°制冷機組.
三.產品主要技術參數
|
序號
|
名稱 |
型號、規格
|
|
1
|
整車型號 |
CLT5181XLCBJ6型冷藏車 |
|
2 |
發動機型號 |
D6.7NS6B290
|
|
3 |
發動機馬力/功率 |
康明斯 |
|
4 |
發動機排量 |
6700mL |
|
5 |
變速箱 |
法士特八變速箱 |
|
6 |
輪胎規格 |
11R22.5 18PR |
|
7 |
軸距 |
7500mm |
|
8 |
總質量
|
18000kg |
|
9 |
整備質量
|
6700kg |
|
10 |
額定載質量
|
10255kg |
|
11 |
整車尺寸（長×寬×高） mm |
1200x2600x3950 |
|
12 |
箱體尺寸（長×寬×高）mm |
9580x2440x2500 |
|
13 |
箱體容積 |
58方 |
|
13 |
燃料種類
|
柴油 |
|
14 |
排放標準 |
國六 |
四．產品工藝介紹
|
產品配件 |
參數 |
示例圖片 |
|
負壓機床 |
23M負壓池 |
|
|
擠塑聚苯板（XPS） |
7.58~8CM |
|
|
合箱膠 |
|
|
|
無縫箱體 |
|
|
|
斷橋隔熱 |
隔熱條 |
|
|
一體式門框 |
304不銹鋼材質 |
|
|
獨立密封膠條 |
五葉片 |
|
|
箱板沉底螺栓 |
φ8*13CM |
|
|
箱板鏈接壓板 |
|
|
|
鋁制箱體型材 |
高度14CM，厚度3MM |
|
|
不銹鋼包角 |
鏡面不銹鋼 |
|
|
不銹鋼風鉤 |
加長防撞塊 |
|
五．加裝配置（非標配）
|
鋁合金通風槽 |
鋁合金 |
|
|
肉鉤
|
不銹鋼 |
|
|
側面通風槽 |
不銹鋼材質 |
|
|
箱體內板不銹鋼 |
不銹鋼 |
|
|
攔腰防撞條 |
|
|
|
頂部噴淋 |
|
|
|
活動隔板 |
|
|
|
對接式導軌肉鉤 |
|
|
|
箱板防護 |
|
|
|
雙蒸發器 |
|
|
