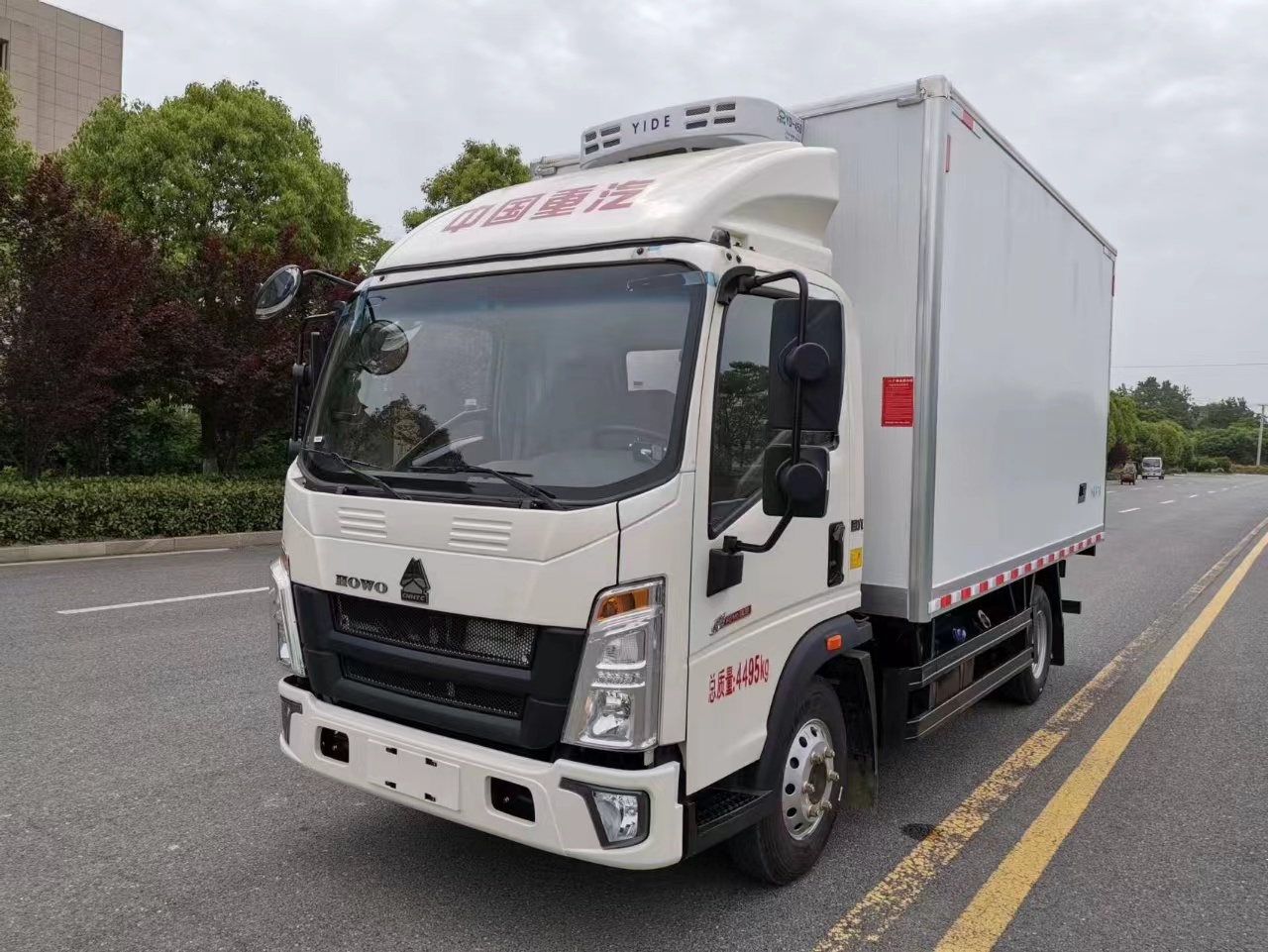

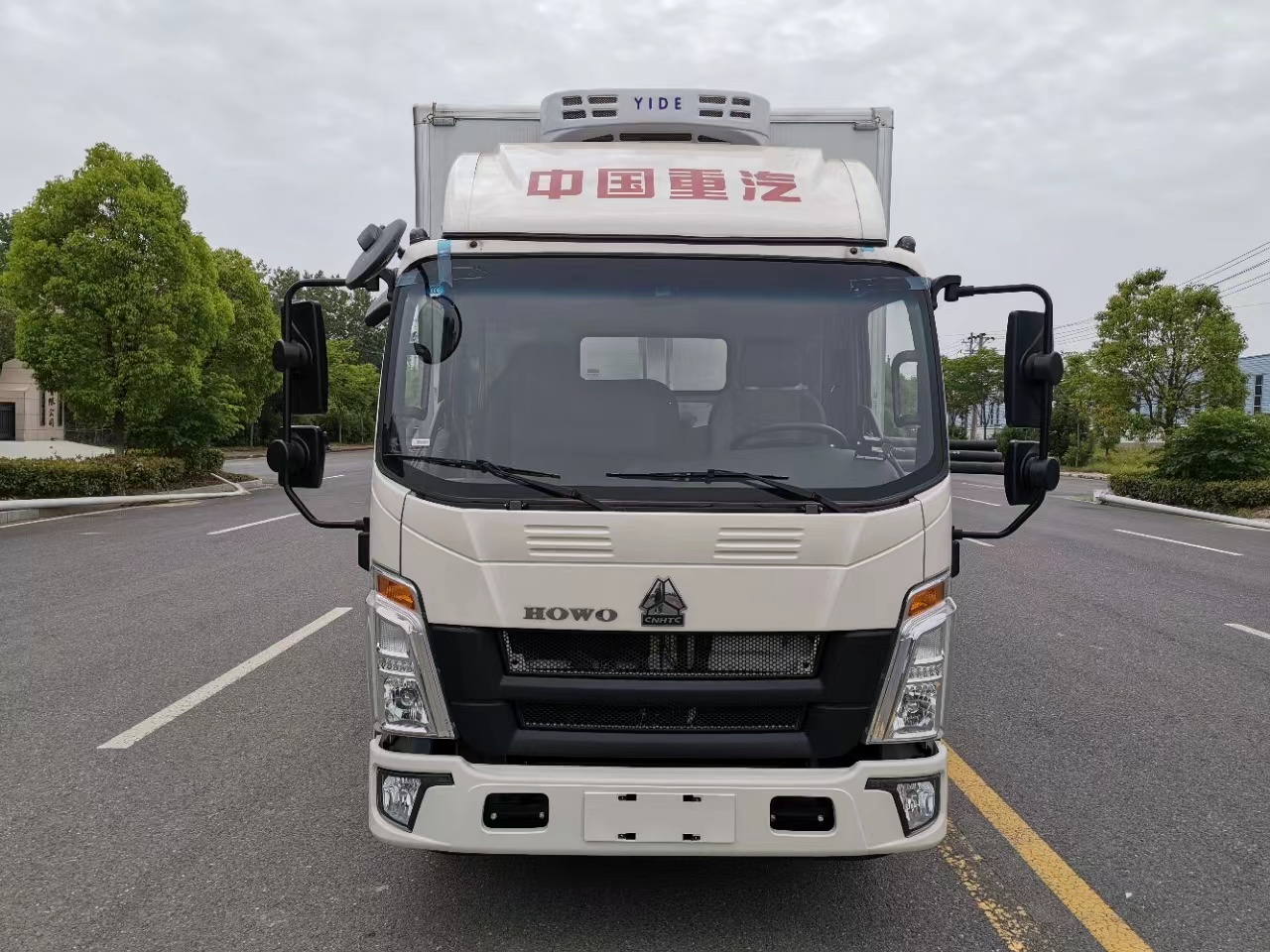

縱昂牌CLT5045XLCZZ6型冷藏車
|
【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
374 |
|
產品名稱 |
CLT5045XLCZZ6型冷藏車 |
產品號 |
CB1374L0301 |
|
總質量(Kg) |
4495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
1165,1100 |
外形尺寸 |
5995×2060, 2160,2260×2950, 3050,3150,3250, 3350,3450 |
|
整備質量(Kg) |
3200 |
貨廂尺寸 |
3650,3700,3800, 4000,4080×1900, 2000,2100×1800, 1900,2000,2100, 2200,2300 |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數 |
2,3 |
載質量利用系數 |
0.40 |
|
接近角/離去角(°) |
18/14,18/15,18/16 |
前懸/后懸 |
1160/1555,1180/1535 |
|
鋼板彈簧片數 |
3/3+2,8/9+6,3/5+3, 2/2+1,2/2+2,3/4+3, 2/3+2,1/1+1,11/9+7 ,11/11+7,3/5+3, 3/5+2,3/1+1,3/9+7, 3/7+4,3/8+6 |
轉向形式 |
方向盤 |
|
軸數 |
2 |
軸距 |
3280 |
|
輪胎數 |
6 |
輪胎規格 |
7.00R16LT 10PR |
|
前輪距 |
1610,1640,1670, 1776,1796,1815 |
后輪距 |
1505,1530, 1560,1595, 1645,1695,1795 |
|
軸荷(Kg) |
1790/2705 |
最高車速(Km/h) |
95 |
|
其它 |
該車用于冷藏運輸?shù)膸狡?/span>,裝備有隔熱結構的車廂和制冷裝置;貨廂頂部封閉,不可開啟.安裝液壓尾板質量為350kg,液壓尾板收起狀態下的水平長度為280mm.側、后防護裝置材料均為Q235碳鋼,連接方式均為螺栓連接,后下部防護截面尺寸:直徑100,離地高度:400mm.后部選裝無液壓尾板,側/后下部防護裝置,材料:Q235碳鋼,連接方式均為:螺栓連接;后下部防護截面尺寸:100×50,離地高度:450mm.ABS系統型號為XH-KQ4S4M-E01,生產企業為廣州市西合汽車電子裝備有限公司;型號為CM4XL-4S/4M,生產企業為廣州瑞立科密汽車電子股份有限公司;型號為VIE ABS-Ⅱ,生產企業為浙江萬安科技股份有限公司.發動機/油耗申報值對應關系為(L/100km):F2.8NS6B156/11.40,WP2.3NQ130E61/10.18,D25TCIF1/11.06,D30TCIF1/11.34,WP3NQ160E61/10.48,WP2.5NQ150E61/10.11,WP2.5NQ160E61/10.11,F2.8NS6B131/11.40,F2.5NS6B131/11.10,F2.5NS6B150/11.10,F2.5NS6B160/11.10,WP2.3NQ130E61A/11.13.該車選裝直接供電式ETC車載裝置.選裝同等功率制冷機組,外觀形狀可不同.該車型整備質量包含隨車工具,不含備胎和滅火器.貨廂重量為780kg,貨箱壁厚80mm,底板和頂板材質為玻璃鋼板+擠塑聚苯乙烯,厚度為79mm,側板材質為玻璃鋼板+擠塑聚苯乙烯,厚度為79mm.隨底盤選裝駕駛室,選裝前面罩.選裝貨箱側面和后部樣式. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
ZZ1047H3315F145Z 二類 中國重汽集團濟南商用車有限公司 |
||
|
燃料種類 |
柴油 |
排放標準 |
GB17691-2018國Ⅵ |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
F2.8NS6B156 WP2.3NQ130E61 D25TCIF1 D30TCIF1 WP3NQ160E61 WP2.5NQ150E61 WP2.5NQ160E61 F2.8NS6B131 F2.5NS6B131 F2.5NS6B150 F2.5NS6B160
WP2.3NQ130E61 |
北京福田康明斯發動機有限公司 濰柴動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 北京福田康明斯發動機有限公司 北京福田康明斯發動機有限公司 北京福田康明斯發動機有限公司 北京福田康明斯發動機有限公司 濰柴動力股份有限公司 |
2780 2289 2499 2977 2970 2490 2490 2780 2498 2498 2498 2289 |
115 96 110 125 118 110 118 96 96 110 115 96 |
一. 產品簡述
冷藏車由底盤，箱體，制冷機組三部分組成。
冷藏車是指用來維持冷凍或保鮮的貨物溫度的封閉式廂式運輸車，冷藏車是裝有制冷機組的制冷裝置和保溫隔熱廂的冷藏專用運輸汽車，
冷藏車可以按生產廠家、底盤承載能力、車廂型式來分類。
冷藏車常用于運輸冷凍食品(冷凍車)，奶制品(奶品運輸車)、蔬菜水果(鮮貨運輸車)、疫苗藥品(疫苗運輸車)等。
二． 產品配置
1.底盤配置：
福田H2冷藏車采用全柴115馬力（Q23-115C60）發動機，萬里揚5擋變速箱，NPR沖壓后橋（帶制動襯片磨損報警），7.00R16輪胎，斷氣剎、單排翻轉、車載無線服務控制器（T-BOX）、ABS、離合助力、動轉，
2.上裝配置：
采用國際最先進的1200噸真空吸附一體成型制造。通用三明治斷橋隔熱工藝，是由鍍鋅管龍骨架加上中間8CM保溫環保材質擠塑板填充、防水木板用螺絲連接，外壁板選用國內優質的機制1.8mm厚度玻璃鋼，內壁選用1.2mm厚度熱縮板，廂體厚度80mm，門框厚度80mm，底板上面整體鋪鋁花紋板，高強度粘合劑，箱體真空吸附8小時以上，確保箱體一次成型，杜絕箱體起包，脫膠。廂體周邊3mm加厚型鋁合金包邊，不銹鋼包角，304不銹鋼門鎖，不銹鋼一體式門框，加大型防碰撞膠皮，廂內LED節能照明燈�？蛇x-5°至-18°制冷機組.
三.產品主要技術參數
|
序號
|
名稱 |
型號、規格
|
|
1
|
整車型號 |
CLT5041XLCBJ6型冷藏車 |
|
2 |
發動機型號
|
Q23-115C60 |
|
3 |
發動機馬力/功率 |
安徽全柴115馬力/85 |
|
4 |
發動機排量 |
2300 mL |
|
5 |
變速箱 |
萬里揚5檔變速箱 |
|
6 |
輪胎規格
|
7.00R16LT |
|
7 |
軸距 |
3360mm |
|
8 |
總質量
|
4495kg |
|
9 |
整備質量
|
3200kg |
|
10 |
額定載質量
|
1100kg |
|
11 |
整車尺寸（長×寬×高） mm |
5995*2340*3420 |
|
12 |
箱體尺寸（長×寬×高）mm |
4000*2100*2100 |
|
13 |
箱體容積 |
18方 |
|
13 |
燃料種類
|
柴油 |
|
14 |
排放標準 |
國六 |
四．產品工藝介紹
|
產品配件 |
參數 |
示例圖片 |
|
負壓機床 |
23M負壓池 |
|
|
擠塑聚苯板（XPS） |
7.58~8CM |
|
|
合箱膠 |
|
|
|
無縫箱體 |
|
|
|
斷橋隔熱 |
隔熱條 |
|
|
一體式門框 |
304不銹鋼材質 |
|
|
獨立密封膠條 |
五葉片 |
|
|
箱板沉底螺栓 |
φ8*13CM |
|
|
箱板鏈接壓板 |
|
|
|
鋁制箱體型材 |
高度14CM，厚度3MM |
|
|
不銹鋼包角 |
鏡面不銹鋼 |
|
|
不銹鋼風鉤 |
加長防撞塊 |
|
五．加裝配置（非標配）
|
鋁合金通風槽 |
鋁合金 |
|
|
肉鉤
|
不銹鋼 |
|
|
側面通風槽 |
不銹鋼材質 |
|
|
箱體內板不銹鋼 |
不銹鋼 |
|
|
攔腰防撞條 |
|
|
|
頂部噴淋 |
|
|
|
活動隔板 |
|
|
|
對接式導軌肉鉤 |
|
|
|
箱板防護 |
|
|
|
雙蒸發器 |
|
|
